低压开关柜的空间布局型式

低压开关柜由三个区域构成，分别为设备区、电缆室和母线室。

    设备区：由放置主回路和辅助回路元器件的抽屉或者断路器构成；

    电缆室：用于电缆出线；

    母线室：用于放置低压开关柜内的主母线。

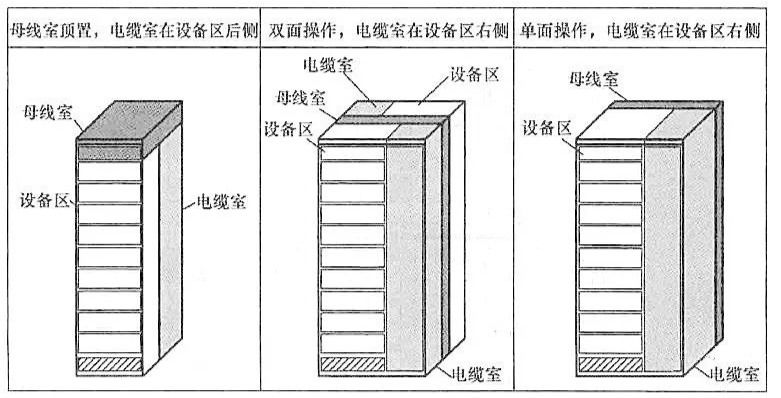

低压开关柜空间分配型式

   左图是低压开关柜主母线顶置的空间布局。在顶置母线室的前下方是设备区，而后下方则是电缆室。由于低压开关柜的出线电缆室位于开关柜的后方，所以这种空间布局型式又被称为水平母线顶置的后出线低压开关柜。

   中图是双面操作开关柜。我们看到这种柜型属于侧出线柜型，但不同的是，水平母线位于开关柜的中间，也因此使得主母线的散热能力变差。所以，水平母线中置的双面操作低压开关柜主母线必须要降容使用。

   右图是主母线后置的空间布局。在低压开关柜的左前方是设备区，右前方是电缆室。由于低压开关柜的出线电缆室位于开关柜的右前方，所以这种空间布局型式又被称为水平母线后置的侧出线低压开关柜。
